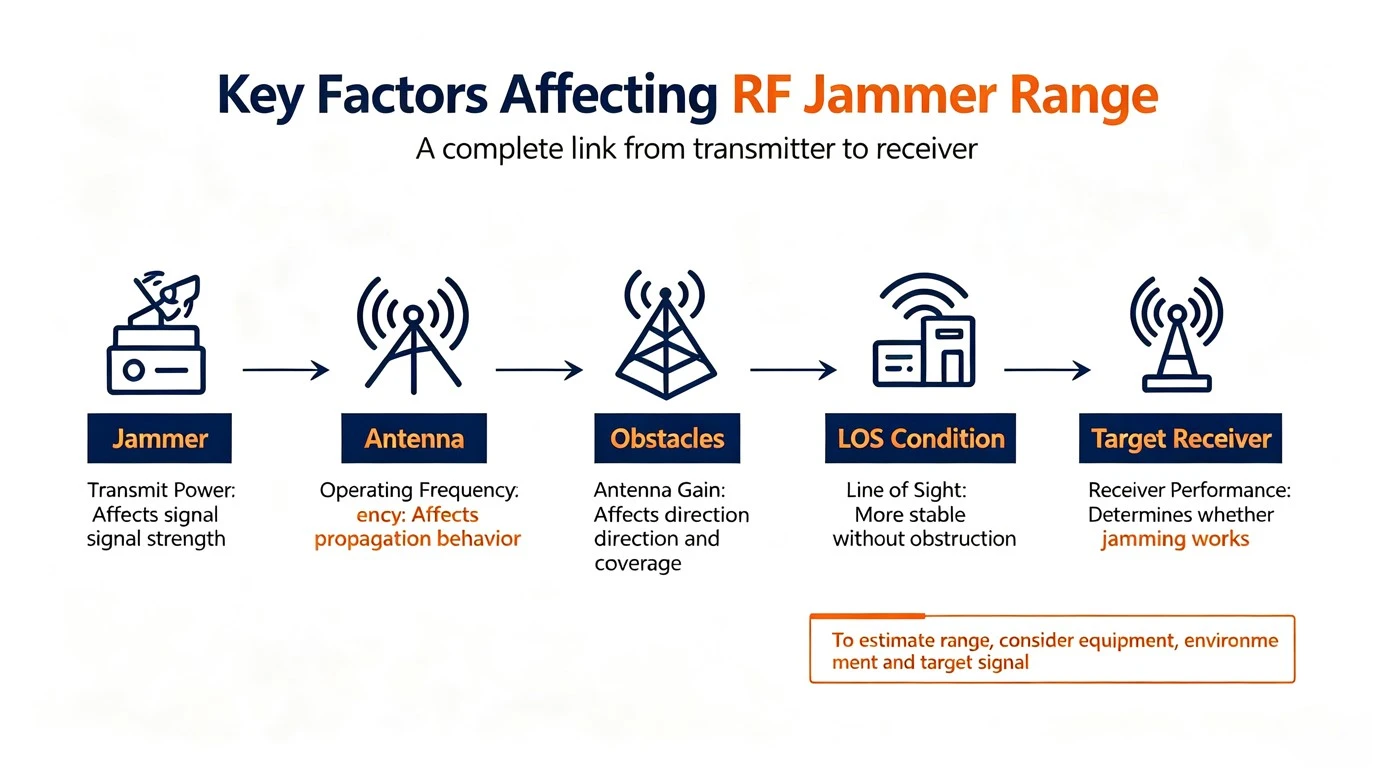

Mae pellter jamio jammer signal yn ymwneud â phŵer putput dyfais RF, Antena Gain a'r amgylchedd cyfagos ect.

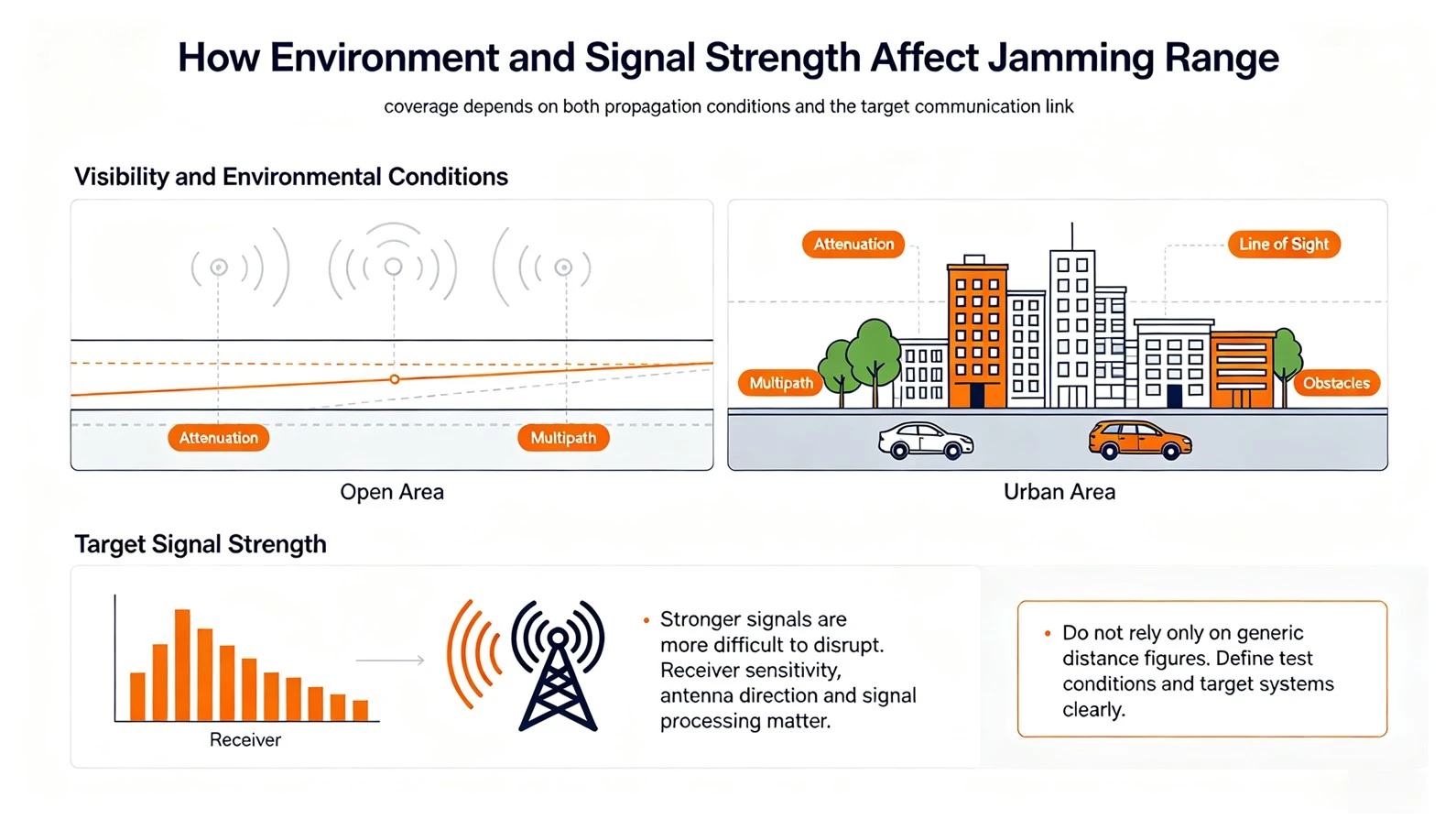

A. Pŵer allbwn Dyfais jammer signal RF ac Antena yr un peth, Mewn amgylchedd eang bydd pellter jamio ymhellach wedyn Mewn amgylchedd adeiladau.

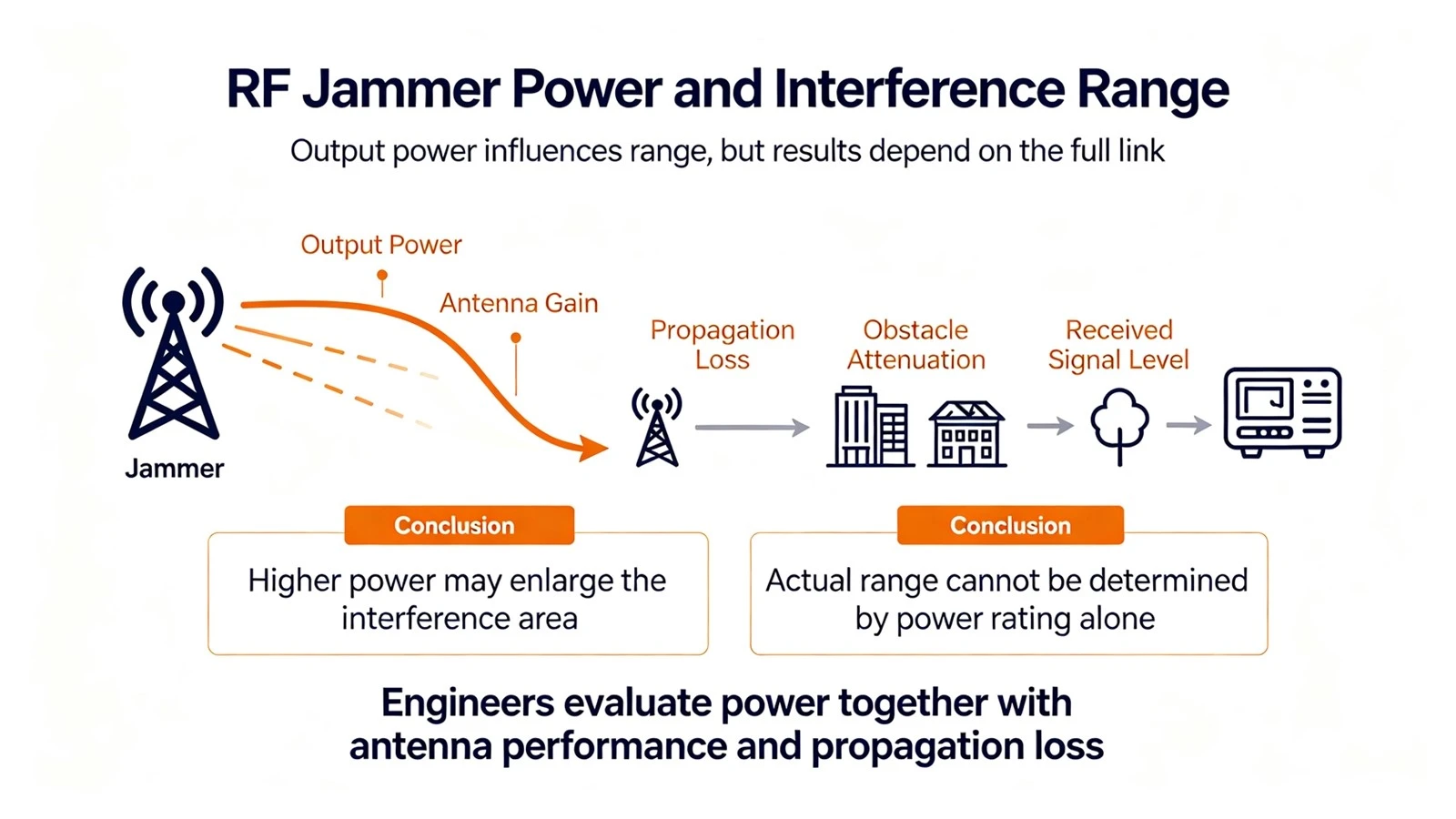

B. Os yw'r amgylchedd cyfagos yr un peth, mae pŵer allbwn RF yn fwy uchel, bydd pellter jamio ymhellach.

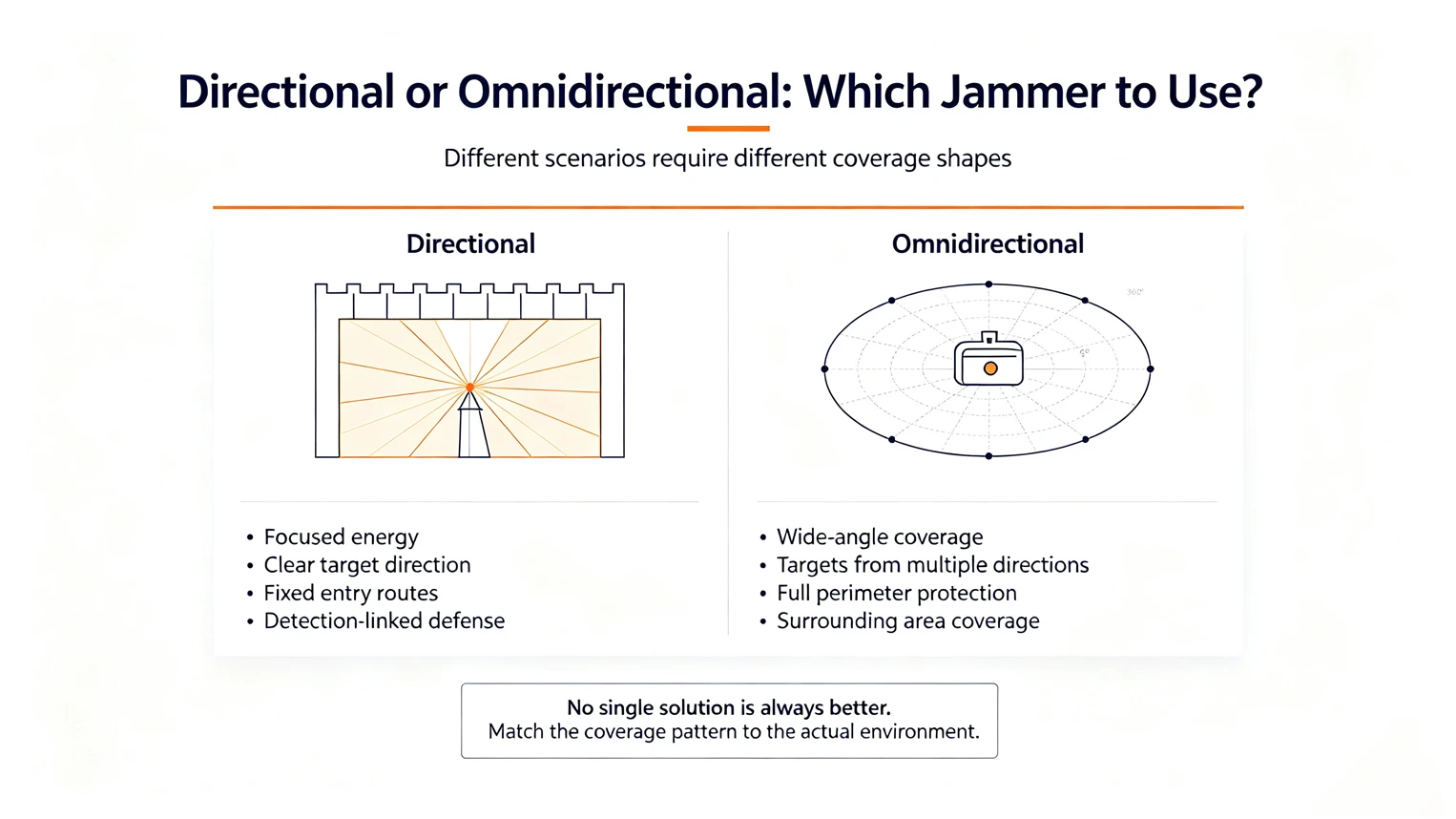

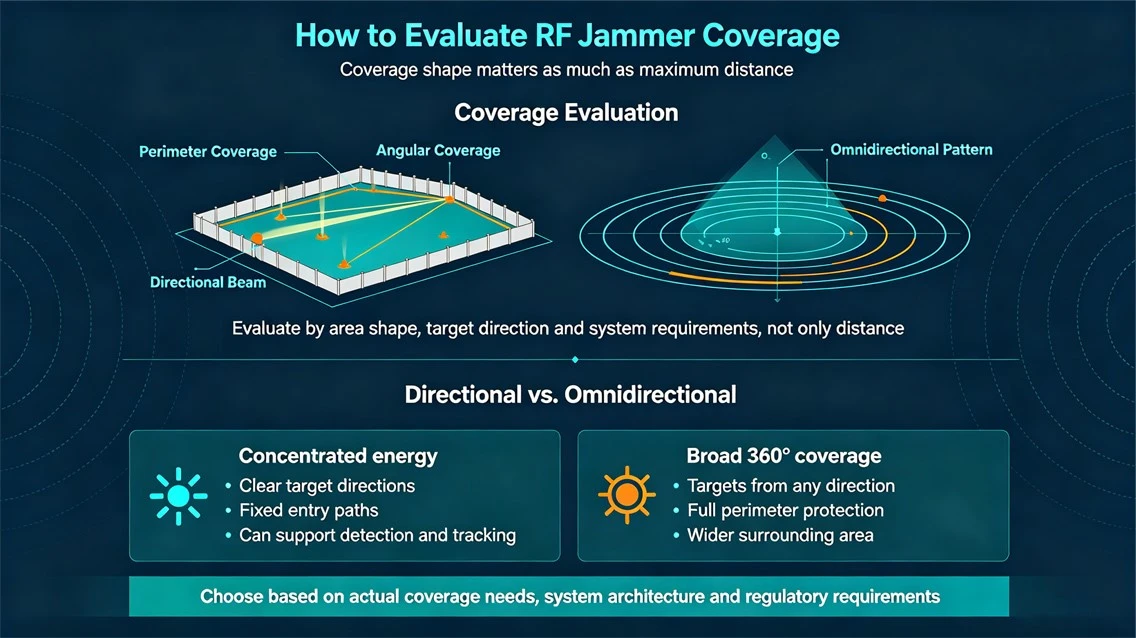

C. Directional antenna jamming distance will farther then omini antenna,
Antena Omini omnibearing 360 gradd.
Cyfeiriad antena cyfeiriadol yn y blaen.
Gorsaf 1.Base: Yr orsaf sylfaen yw'r orsaf sylfaen gyfathrebu symudol gyhoeddus, mae'n fath o orsaf radio ac mae'n cyfeirio at orsaf drosglwyddo radio sy'n trosglwyddo gwybodaeth rhwng terfynell cyfathrebu symudol a therfynell ffôn symudol mewn ardal ddarlledu radio benodol.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.

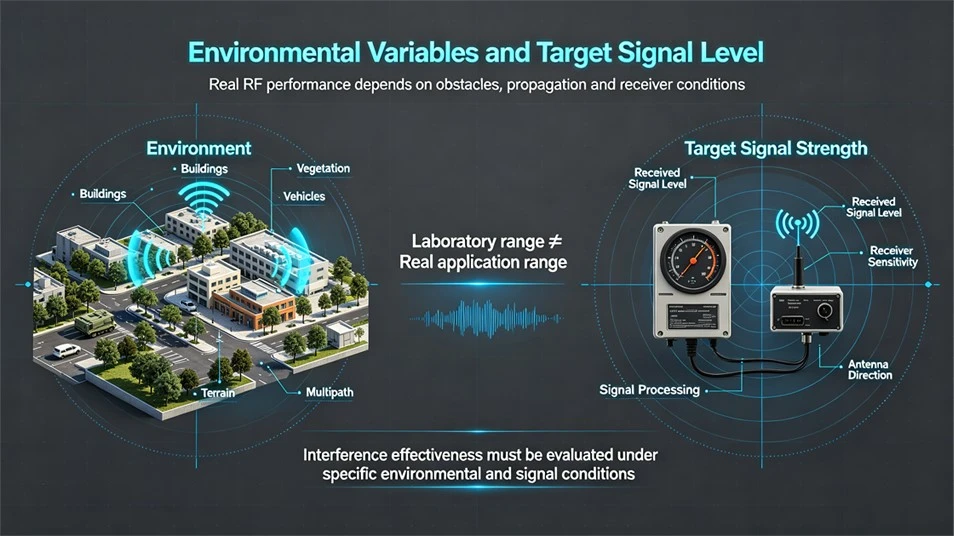

2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. jammer atalydd ymyrraeth: Mae jammer Signal mewn gwirionedd yn offer gwrthfesurau Electronig, Er mwyn gwneud y gelyn offer a systemau electronig i golli neu leihau effeithiolrwydd y mesurau ymyrraeth radio a gymerwyd. Yn rhan annatod o wrthdaro electronig, Y pwrpas yw gwanhau neu ddinistrio'r gelyn gan ddefnyddio amrywiaeth o offer a systemau electronig i gynnal rhagchwilio maes y gad, gorchymyn ymladd, cyfathrebu a rheoli arfau ac arweiniad y gallu
Erbyn strwythur adeiladu'r wal ar ôl i'r bloc ddechrau gwanhau'n sylweddol (wal sengl yn gyffredinol 10 15dB)
The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Fel bellow yn cyflwyno'r dull o gyfrifo pellter cyfathrebu di-wifr pan drosglwyddir gofod rhydd. Mae'r hyn a elwir yn lluosogi gofod rhydd yn cyfeirio at ymlediad tonnau radio o amgylch yr antena, sef y cyflwr lluosogi delfrydol. Pan fydd y tonnau'n lluosogi yn y gofod rhydd, nid yw eu hegni'n cael ei amsugno gan y rhwystr nac yn cael ei adlewyrchu na'i wasgaru.

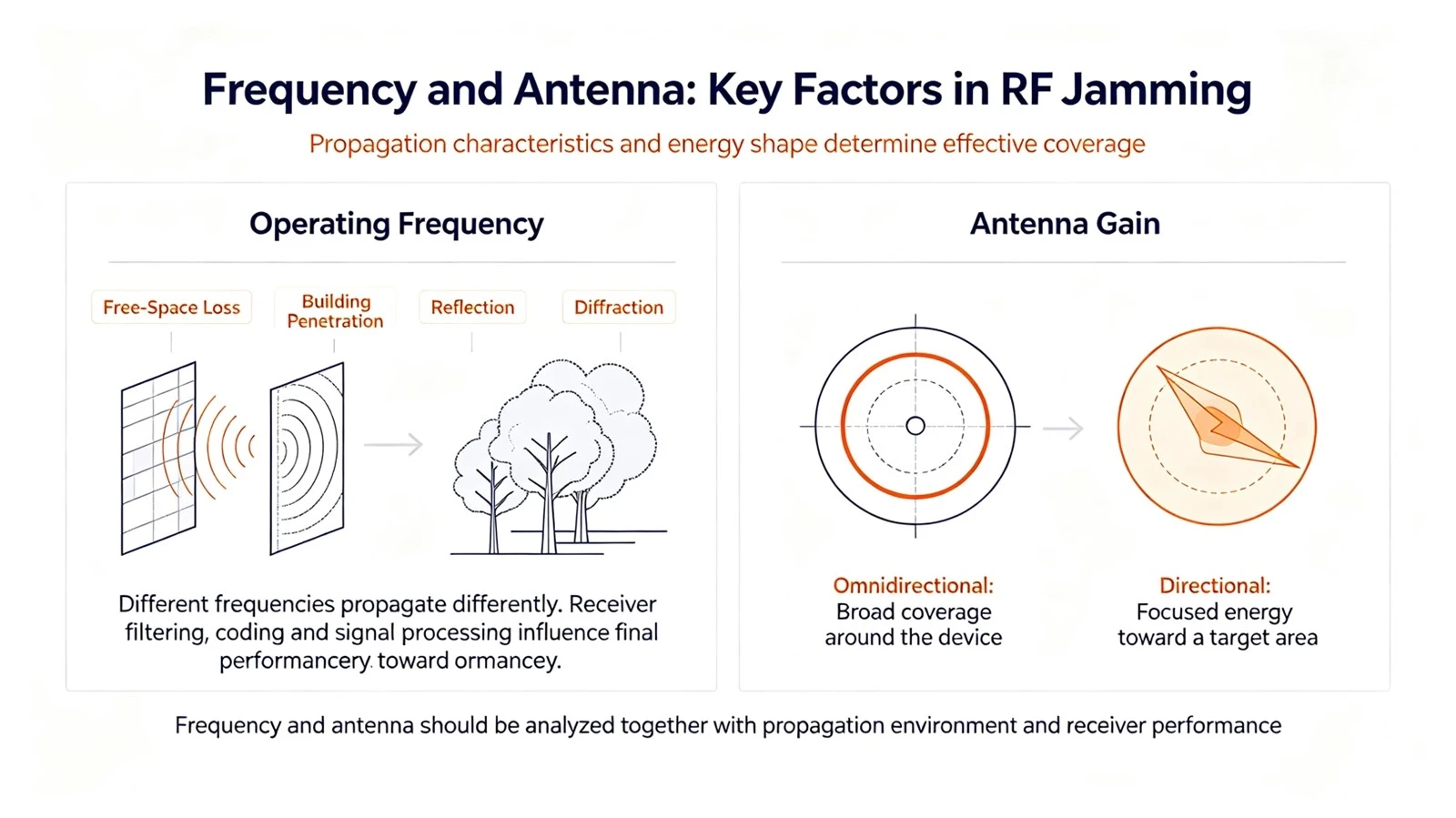

Mae'r pellter cyfathrebu yn gysylltiedig â'r pŵer trosglwyddo, y sensitifrwydd derbyn a'r amlder gweithredu.
Lfs(dB)({0}}.44 plws 20lgd(km) plws 20lgf(MHz)
Yn y fformiwla, Lfs yw'r golled trosglwyddo, d yw'r pellter trosglwyddo, a chyfrifir yr uned amlder MHz. Gellir gweld o'r hafaliad uchod bod y golled ymlediad tonnau (a elwir hefyd yn wanhad) yn y gofod rhydd yn gysylltiedig yn unig â'r amledd gweithredu f a'r pellter lluosogi d, a phan fydd f neu d yn cael ei ddyblu, bydd Lfs yn cynyddu 6 dB , yn y drefn honno.
Mae'r fformiwla ganlynol yn dangos colli lluosogiad radio mewn gofod rhydd
Los=32.44 plws 20lg d(Km) plws 20lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
Mae'r enghraifft ganlynol yn dangos amledd gweithredu o 433.92MHz, pŵer trosglwyddo plws 10 dBm (10mW), sensitifrwydd derbyn system -105dBm yn y pellter lluosogi gofod rhydd:
1. Mae'r pŵer trawsyrru yn ogystal â 10 dBm a sensitifrwydd derbyniad yw -105 dBm
Los = 115dB
2. gan Los, f
Calculated d = 30 km
Dyma'r pellter trosglwyddo delfrydol, bydd y cais gwirioneddol yn is na'r gwerth, mae hyn oherwydd bod y cyfathrebu diwifr i fod yn destun amrywiaeth o ffactorau allanol, megis yr awyrgylch, rhwystrau, multipath a achosir gan y golled, y golled O'r gwerth cyfeirio yn y fformiwla uchod, gallwch gyfrifo'r pellter cyfathrebu bras.
Gan dybio y gellir cyfrifo'r colledion atmosfferig, occlusion a cholledion eraill a achosir gan 25dB, o'r pellter cyfathrebu:
D=1.7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
