Lleolydd Drone Llaw





1, Trosolwg

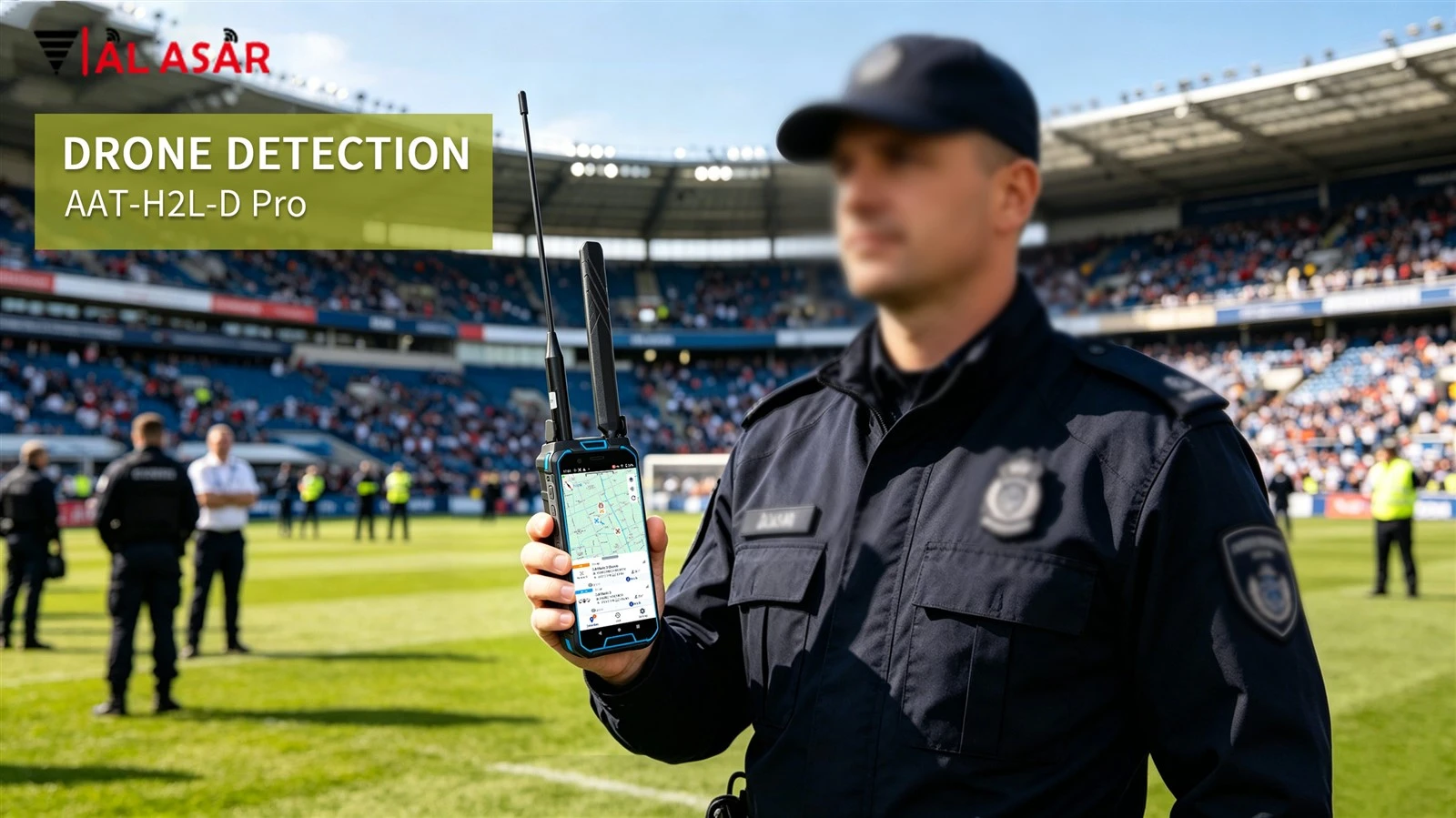

Mae AAT{0}}H2L-D Pro Pro yn ddyfais canfod a lleoli dronau llaw cenhedlaeth newydd, sy'n gwella gallu canfod dronau FPV. Gall ganfod dronau rasio amledd isel yn effeithiol a dadgodio eu delweddau persbectif hedfan person cyntaf.

Mae'r cynnyrch hwn yn integreiddio canfod sbectrwm drone, dadansoddi protocol, adnabod RID, a swyddogaethau rheoleiddio eraill yn un uned, gyda phwysau un uned cludadwy o tua 650g. Gall gyflawni -canfod amser real a rhybudd cynnar ar gyfer y dronau 900 cyfres, gan leoli ac olrhain dronau cyffredin a'u gweithredwyr (rheolwyr o bell) yn gywir. Mae'r dyluniad yn gryno ac yn ysgafn, yn hawdd i'w gario, gyda bywyd batri hir, a gellir ei ddefnyddio mewn amrywiol weithrediadau diogelwch uchder isel.



2, Cydrannau

Mae caledwedd (ategolion) y cynnyrch hwn wedi'i gyfansoddi fel y dangosir yn y tabl canlynol:

RHIF	Enw	Nifer	Uned	Nodiadau
1	Gwesteiwr canfod	1	darn
2	Antena amledd isel	1	darn
3	Antena band llawn	1	darn
4	Addasydd pŵer a chebl gwefru	1	darn
5	Blwch amddiffynnol	1	darn
6	Plwg trosi safonol Ewropeaidd	1	darn



3, Swyddogaethau

1) Lleoli drôn^[1]:Yn lleoli'r dronau ac yn dangos y canlyniadau fel eiconau dronau ar yr e-map.

2) Lleoliad peilot^[2]:Yn lleoli'r rheolyddion pell (peilotiaid), ac yn dangos y canlyniadau fel eiconau o'r rheolyddion pell ar yr e-map.

3) Canfod FPV:yn gallu canfod ac adnabod dronau rasio cartref,-dadansoddiad amser real o'u ffilm hedfan person cyntaf.

4) llywio peilot^[4]: Mae AAT{0}}H2L-D Pro Pro yn cynllunio'r llwybr ar gyfer olrhain rheolwyr dronau gyda gweithrediad hawdd.

5) canfod RID^[5]:Mae AAT{0}}H2L-D Pro Pro yn gallu adnabod dronau DJI (gyda phrotocol OcuSync), dronau gyda RID, a rhif cyfresol unigryw (SN) dronau WIFI.

6) Gwybodaeth gynhwysfawr^[6]:Arddangosfa amser real o'r model drone, cyfesurynnau, cyflymder, uchder, cyfesurynnau peilot ac yn y blaen.

7) Rhestr ddu a gwyn^[7]:Unwaith y bydd rhestr wen wedi'i gosod, ni fydd larwm AAT-H2L-D Pro Pro yn cael ei ddiffodd os canfyddir y drôn yn y rhestr wen.

8) Rhybudd cynnar:Bydd y ddyfais yn dychryn wrth bipian neu ddirgrynu wrth ganfod y drôn.

9) Chwarae taflwybr:Yn cynorthwyo personél diogelwch i ddadansoddi data hedfan drôn hanesyddol.

10) Cofnodion hanes:Bydd y canlyniadau canfod yn cael eu cadw i'w hadolygu, gan gynnwys SN, model, band amledd, ac ati.

11) Ieithoedd lluosog:Yn cefnogi Saesneg, Tsieinëeg, Rwsieg a Phortiwgaleg.

Nodiadau

[1]{/1}}[7]: Dim ond yn berthnasol i gyfresi DJI gyda phrotocolau OcuSync.

[5]: GB 42590-2023, ASTM F3411 ID Anghysbell, ASD-STAN prEN 4709-002.

4, Nodweddion

1) Canfod drone rasio:Gallu canfod FPV amledd isel-sydd newydd ei uwchraddio, a all gwmpasu bandiau amledd y rhan fwyaf o dronau rasio cartref.

2) demodulation delwedd:Dosrannu{0}amser real o'r ffilm hedfan -person view (FPV) cyntaf o dronau FPV, gyda dadfododi delwedd gliriach.

3) Symudol a hawdd ei ddefnyddio:Wrth ganfod a lleoli dronau cyffredin fel DJI ac Autel, gall y ddyfais hon weithredu fel arfer heb antena allanol, gan ei gwneud yn fwy cludadwy a hawdd ei defnyddio.

4) Cwmpas rheoleiddio cynhwysfawr:Yn gallu canfod dros 900 o fathau o dronau, gan gynnwys DJI (gan gynnwys O4), Autel, Feimi, ac ati.

5) Rhwydweithio a rhyng-gysylltiad:Gellir ei gysylltu â'r llwyfan rheoli uchder isel i wireddu cysylltiad dyfeisiau lluosog a rheolaeth anfon unedig deallus o barthau diogelwch.

6) Symudol a chludadwy:Mae'r ddyfais yn pwyso ~658g yn unig, yn gludadwy ar gyfer milwyr unigol, a gellir ei defnyddio yn syth ar ôl cael ei throi ymlaen.



5, Paramedr

5.1 Mynegai Perfformiad

RHIF	Dangosydd	Paramedr	Nodiadau
1	Amrediad amlder	100MHz-6GHz
2	Radiws canfod	1 ~ 2km (amgylchedd trefol) 2 ~ 3km (amgylchedd agored)
3	Amser ymateb	3 ~ 5s
4	Ystod targedu	1 ~ 2km (amgylchedd trefol) 2 ~ 3km (amgylchedd agored)
5	Swm canfod	Yn fwy na neu'n hafal i 10



 5.2 Paramedrau Mecanyddol

RHIF	Dangosydd	Paramedr	Nodiadau
1	Dimensiynau	185mm*80mm*33mm
2	Pwysau	(658±10)g	Gyda antena
3	Maint blwch pacio	L * W * H: (335 * 260 * 130mm) ± 5mm
4	Pwysau blwch pacio (llawn)	2.5kg



 5.3 Nodweddion Trydanol

RHIF	Dangosydd	Paramedr	Nodiadau
1	Capasiti batri	8000mAh	Wedi'i adeiladu-mewn batri lithiwm
2	Amser gweithredu	-4h	Pan fo disgleirdeb y sgrin yn 20%, mae'r tymheredd yn 25 gradd
3	Hyd codi tâl	~2.5 h	Gyda'r charger gwreiddiol



  5.4 Addasrwydd Amgylcheddol

RHIF	Dangosydd	Paramedr	Nodiadau
1	Tymheredd gweithredu	-35 ~ 50 gradd
2	Tymheredd storio	-40 ~ 40 gradd

  5.5 Sgrin Gyffwrdd

RHIF	Dangosydd	Paramedr	Nodiadau
1	Maint sgrin	6-modfedd
2	Cydraniad sgrin	2160*1080 picsel



 5.6 Storio System

RHIF	Dangosydd	Paramedr	Nodiadau
1	Cof	8GB
2	Storio	256GB



  5.7 Amgylchedd Gweithredu

RHIF	Dangosydd	Paramedr	Nodiadau
1	System weithredu	Android 12
2	Amgylchedd rhwydwaith	Ar-lein / All-lein
