System Canfod Gwrth-Drôn

Eitem

Paramedrau

Isuned offer canfod a jamio

1.1 Ystod amlder derbynnydd canfod: 10MHz ~ 6GHz

1.2 Lled band amser real: 480MHz

1.3 Pedwar band ymyrraeth

1.3.1 900-930MHz (drôn diwydiannol) 20W

1.3.2 1559-1610MHz(ymyrraeth GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Canfod a jamio pellter

1.4.1 Pellter canfod: 3-5KM (amgylchedd trefol); 6-12KM (amgylchedd maestrefol yn enwedig agored)

1.4.2 Pellter jamio: 1-1.5KM (100 metr o uchder);

1.5 Cywirdeb canfod: 9.3 ° (data adroddiad prawf)

1.6 Antena

1.6.1 Ystod amlder: 380MHz-6GHz

1.6.2 Ongl canfod llorweddol: 0°- 360 °

1.6.3 Ongl canfod fertigol: -30°- +90°

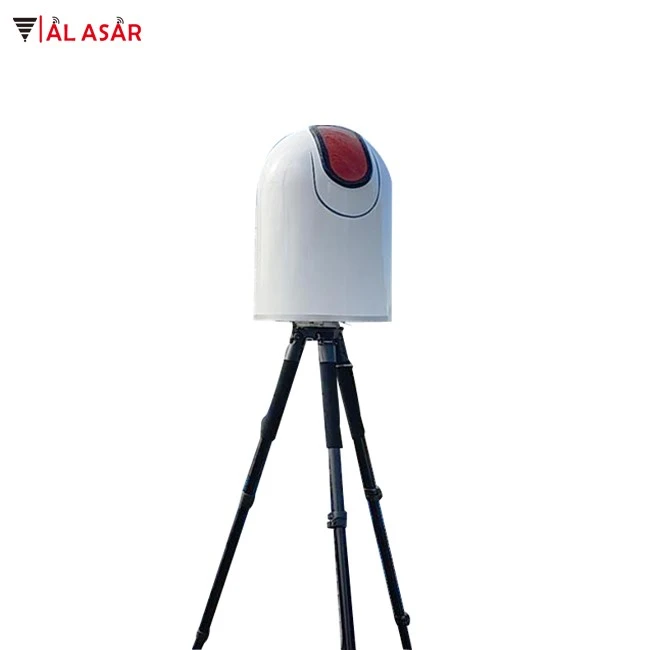

1.7 Y peiriant cyfan (mae'r ddyfais yn ddyfais canfod a gwrthfesur integredig)

1.7.1 Uchafswm y defnydd o bŵer: 300W

1.7.2 Tymheredd gweithio: -20 °~ +60 °

1.7.3 Tymheredd storio: -40 °~ +70 °

1.7.4 Pwysau: 12.25KG

1.7.5 Maint: diamedr 400mm * uchder 555mm

Braced antena

2.1 Pwysau:4.32KG

2.2 Maint: diamedr 260mm * uchder caeedig 923mm

Cyfrifiadur

Gliniadur, llygoden, addasydd, cebl rhwydwaith. (gellir ei gysylltu â'r arddangosfa HDMI rheoli canolog)

Meddalwedd a swyddogaethau system sbectrwm

4. 1 Adnabod a lleoli DRONE: Gan ddefnyddio canfod sbectrwm radio, gall nodi a lleoli 8 model DRONE ar yr un pryd, yn awtomatig yn codi'r ffenestr canlyniad canfod, nodi'r llun DRONE, arddangos y model DRONE, azimuth, defnyddio Amlder, lefel a phellter, diflaniad y drôn yn clirio ac aildrefnu'r canlyniadau canfod yn awtomatig.

4.2 Adnabod a lleoli cyflym: amser adnabod<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Rhestr canlyniadau canfod: Bydd y rhestr yn dangos y drôn a'r model, amser, azimuth, a gwybodaeth o bell, a gellir ei allforio fel adroddiad.

4.4 Lleoli gorsaf sengl: Gan ddefnyddio canfod sbectrwm radio, gellir mesur y pellter rhwng y drôn a'r gweithredwr yn fras drwy algorithmau cymhleth o dan amodau un orsaf ac un lleoliad.

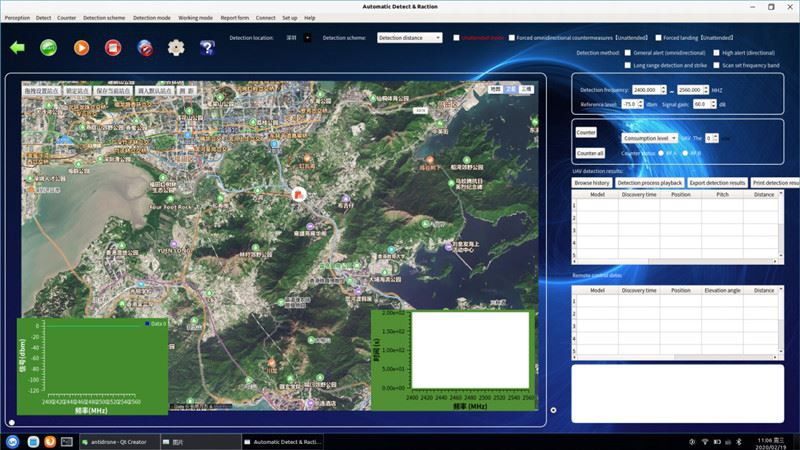

4.5 Swyddogaeth arddangos map: Dangoswch safle'r drôn a'r gweithredwr ar fap 2D (3D) ac arddangos data fel lledred, hydred a phellter. Swyddogaeth arddangos map: Dangoswch safle'r drôn a'r gweithredwr ar fap 2D (3D) ac arddangos data fel lledred, hydred a phellter.

4. 6 Gellir gosod yr ongl synhwyro a threchu: Yn ôl y sefyllfa ddaearyddol a ganfuwyd, os oes mynydd uchel neu adeilad uchel y tu ôl, a dim ond y DRONE o'i flaen sydd angen ei ddiogelu, gellir gosod ystod ongl yr amddiffyniad yn fympwyol, a all ddileu'r ongl ffug a achosir gan adlewyrchiad signalau yn effeithiol.

4.7 Calibradu pellter: Ar gyfer amgylcheddau electromagnetig gwahanol, bydd gwallau yn y pellter canfod. Gall y system ddarparu canfod calibradu o bell, gadewch i'r drôn hedfan 100 metr ar bellter o 500 metr, a bydd y system yn calibradu'r pellter canfod yn awtomatig i wneud y canfod Mae'r mesur pellter yn fwy cywir.

4.8 Gellir gosod band amlder canfod: Yn ôl y band amlder gwirioneddol a ddefnyddir gan y drôn, gellir cofnodi a golygu'r band amlder canfod i wneud canfod yn fwy effeithlon, ac nid oes angen sganio'r holl fandiau amlder i'w canfod.

4.9 Canfod band amlder llawn: Mae'r band amlder a ganfuwyd gan offer y system yn dod o 10MHz-6GHz, a'r band amlder cwmpas antena yw 380MHz-6GHz. Mae'n cynnal gwastadedd da yn y band amledd cyfan. Mae'r cynnydd antena yn dod o 5dBi-8dBi, sy'n gallu addasu i fwy na thri chant MHz. Canfod awyrennau di-griw ym mhob band amledd cyffredin o 6GHz, gellir canfod amleddau o dan 380MHz hefyd, a lleihau'r pellter canfod.

4.10 Y rheolaeth o bell yw'r swyddogaeth leoli beilot: Yn ystod y broses ganfod, bydd y system yn nodi ac yn lleoli'r signal rheoli o bell wrth ganfod a lleoli pob math o dronau, sef y swyddogaeth leoli beilot. Mae'r mesur gwirioneddol yn fawr o fewn yr ystod weladwy. Xinjiang DRONE rheoli o bell canfod a lleoli pellter yw > 800 metr

4.11 Gwrthfesur cyswllt deallus: Yn ôl band amlder ac azimuth y DRONE a ganfuwyd, gallwch ddewis pa DRONE i'w wrthsefyll. Bydd y system yn dewis y band amlder yn awtomatig ar gyfer gwrthgynigion, ac yn trosglwyddo signalau yn awtomatig yn yr azimuth a ganfuwyd. Wrthfesur, gellir cynyddu effeithlonrwydd y gwrthfesur 4 ~ 6 gwaith, a gall osgoi trosglwyddo pob band amlder a phob ongl, na fydd yn niweidio wifi arferol a chyfathrebu eraill, a niweidio'r awyren sydd wedi'i rhestru'n ddamweiniol.

4.12 Cofnodi nodweddion enghreifftiol: Ar gyfer modelau newydd, gall y system gofnodi data nodwedd trosglwyddo delwedd ac amlder, cofnodi'n awtomatig, a chodi bwydlen yn awtomatig ar ôl recordio, a gall nodi'r model yn awtomatig y tro nesaf. Gall y swyddogaeth gofnodi arbennig addasu i anghenion adnabod awyrennau di-griw gradd ddiwydiannol.

4.13 Swyddogaeth brydlon llais: bydd y system yn lleisio gwybodaeth larwm prydlon a gweithrediadau allweddol yn awtomatig。

4.14 Swyddogaeth hunan-leoli cyfarpar: Mae gan y system alluoedd lleoli deuol GPS a Beidou, yn ogystal â'i safle ei hun. Nid oes angen iddo addasu'r azimuth â llaw, a gellir gosod y sefyllfa'n fympwyol.

4.15 Canfod a gwrthfesurau ac antenâu integredig: Mae offer y system yn wahanol i offer canfod a threchu confensiynol, ond mae'n integreiddio canfod, gwrthgynigion ac antenâu band llawn. Mae'n gryno ac yn hawdd ei ddefnyddio, yn sefydlog ac yn ddibynadwy, yn hawdd ei ddefnyddio, ac yn addas i'w ddefnyddio'n gyflym.

4.16 Nodweddion enghreifftiol Adnabod annibynnol aer: Ar gyfer y model DRONE nad oes gan y system, mae gan y system swyddogaeth dysgu a nodi a barnu annibynnol, ac fe'i harddangosir fel model anhysbys. Os ydych yn gwybod y model, gellir ei storio'n awtomatig yn y system, a'r tro nesaf y caiff ei nodi fel y model, gellir canfod a lleoli'r awyren ddi-griw a gynullwyd yn anghyfreithlon hefyd.

4. 17 Nodi a lleoli dronau gradd ddiwydiannol: Mae dyluniad algorithm y sbectrwm deallus arbennig yn rhagori ar offer canfod cyffredinol a gall nodi a lleoli dronau gradd ddiwydiannol, hyd yn oed dronau wedi'u cydosod, sy'n fwy addas ar gyfer atal a rheoli ymosodiadau terfysgol.

4.18 Model newydd agored swyddogaeth cofnodi nodwedd signal DRONE: Ar gyfer y signalau DRONE sy'n datblygu ac yn newid yn gyson, gellir defnyddio'r dull cofnodi i gynyddu data'r gronfa ddata yn barhaus er mwyn sicrhau nad yw'r offer ar ei hôl hi ers amser maith.

4.19 Swyddogaeth disgrifiad llwybr DRONE, ymholiad canlyniad canfod hanesyddol, swyddogaeth meddalwedd a diweddaru data, ac ati.

4.20 Cefnogi gweithrediad a swyddogaeth rheoli o bell VPN
